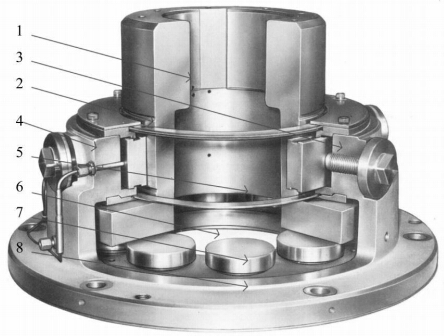

廈門力常彈簧有限公司今天要介紹的新型推力滑動軸承由國內某家公司研發, 與傳統推力軸承不同的是, 推力瓦形狀有所改變, 每塊推力瓦下均有一碟形彈簧協調受力; 增加了由瓦調節螺栓構成的微調裝置以及高于油位的絕緣裝置, 如圖所示。
新型推力軸承中, 推力頭為加工精度很高的旋轉推力環,與鏡板構成整體結構。導軸承瓦固定在導軸承座上,內圓與推力頭外圓之間形成油膜, 承受旋轉機械的徑向負載, 其油隙大小靠安裝在導軸承座上的導瓦調節螺栓調節。卡板的下平面開有泄油槽, 其表面精度較高,可以和推力頭表面形成油膜, 承受旋轉機械在起動、停機時瞬間出現的向上推力。導瓦調節螺栓( 包括彈簧、刻度套等組件)安裝在導軸承座上, 用來支撐導軸承瓦, 可根據刻度套上的刻度值方便地調節導軸承瓦與推力頭之間的油隙。
新型推力軸承與傳統立式推力軸承的工作原理相似, 均由推力頭和鏡板承受軸向荷載, 通過鏡板與推力瓦間潤滑油膜的承載將力傳遞給推力瓦, 并由推力瓦承受整個機組轉動部分的重量, 同時靠油箱中冷卻器的作用, 使油溫維持在適宜溫度或不至于過高。與傳統推力軸承相比, 新型推力軸承主要做了如下 5 個方面的改進。
1、采用碟簧支撐的圓形推力瓦
碟簧是一種幾何尺寸小、承載能力強( 傳遞載荷集中)、單位體積變形能大、緩沖減振性好的彈性元件。正確的尺寸設計,可獲得高疲勞壽命和低加載損失及蠕變傾向。采用碟簧支撐的圓形推力瓦( 碟簧被加工到同一高度上) , 主要優點有：
( 1) 利用碟簧的自適應能力及阻尼特性, 使得每塊推力瓦都具有自動調平功能, 亦可抑制任何可能出現的荷載沖擊。另外, 由于油膜的剛度比碟簧的剛度大, 推力瓦的壓力分布是均勻的, 不會出現瓦塊超載的現象,從而提高了瓦塊的承載力。
( 2) 采用圓形瓦面, 消除了采用扇形瓦面時的邊緣效應。此外, 圓形瓦的熱變形和彈性變形容易計算, 這樣就便于進行瓦塊的優化設計, 以選擇更合理的瓦塊直徑與其厚度的比值。
( 3) 圓形推力瓦在運行中可以自動調整傾角, 比傳統的可傾瓦具有更好的調整效果, 且其承載能力比可傾瓦大, 同時制造成本較低。特別是圓形推力瓦降低了安裝精度要求, 很大程度上避免了由于安裝原因引起的燒瓦、機械振動等故障, 安裝使用更加方便。

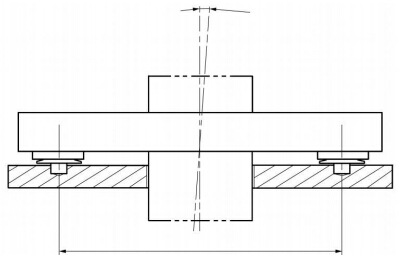

( 4) 采用碟簧支撐, 允許的軸線傾擺角增大, 如圖2。軸線傾擺角 X( 弧度) 按下式計算：
根據實際運用情況, 一般精度的安裝均能滿足這種軸承的使用要求, 安裝過程不需要打偏擺,尤其是低速運行的電機, 要求還可降低。
2、導瓦間隙微調裝置
間隙微調裝置采用帶有刻度的調節螺桿(可精確到0. 01mm) 來調整導瓦的位置,如圖 3。 調節螺桿的尾部有一帶刻度的臺肩, 在加工有螺紋的螺桿上套有彈簧, 將調節螺桿擰入軸承的導瓦座或支架, 使彈簧壓縮在導瓦座與調節螺桿的刻度臺肩之間, 并使其尾部頂住導瓦, 此時在彈簧的作用下螺紋的單邊間隙被消除, 故可根據調節螺桿的螺距及刻度來準確、方便地調整導瓦與推力頭軸頸之間的間隙。
采用此微調裝置后, 機組的安裝和調試方便有利。如調整導瓦與轉軸的軸線對中, 改變導瓦與推力頭軸頸之間的徑向間隙, 這些對于改變導瓦運行性能及與之相關的臨界轉速均有幫助, 使軸承始終處在最佳工作狀態,機組安全、穩定運行。
3、防止軸電流侵襲的高位絕緣裝置
機組運行中, 如果在導瓦和推力瓦兩軸承端或電機轉軸與軸承間有軸電流存在, 那么會使電機軸承的使用壽命大大縮短。輕微的,可縮短運行時數上千小時, 給安全生產帶來不可低估的直接和間接損失。
正常情況下, 轉軸軸頸與軸承軸瓦間有潤滑油膜存在, 能起到絕緣作用。對于較低的軸電壓, 這層潤滑油膜仍能保持其絕緣性能, 不會產生軸電流。但是,當軸電壓增加到一定數值,尤其在電機啟動時, 軸承內的潤滑油膜還未穩定形成, 軸電壓將擊穿油膜而放電, 構成回路, 軸電流將從軸承與轉軸的金屬接觸點通過, 由于金屬接觸點小,電流密度大, 會在瞬間產生高溫, 使軸承局部燒熔,通常表現出來的癥狀是軸承內表面被壓出條狀的電弧傷痕。
在工作現場一般能采取的防范措施有: ①在軸端安裝接地碳刷, 使其可靠接地,以降低軸電位( 保持為 0 電位),消除軸電流; ②為防止磁拉力不平衡等原因引起的軸電流, 在非軸伸端的軸承座和軸承支架處加絕緣板( 或絕緣墊), 以切斷電流回路。但是, 這些措施顯得復雜、笨拙, 使用起來也不方便, 結構體積較大。
傳統推力動軸承的絕緣墊片置于鏡板與推力頭之間, 起到絕緣和調整軸線( 刮削絕緣墊) 的雙重作用, 而絕緣墊片無論工作與否始終都浸泡在油內, 容易腐蝕和污染油質; 同時為了調整軸線, 絕緣墊片往往被刮削變薄以至殘破, 這些情況均會影響絕緣效果。
另外, 機組在運行中,軸向負荷全部作用在推力軸承上, 推力頭、鏡板及其中的絕緣墊片只有在彼此平行的平面上, 才能滿足面接觸的要求。若推力頭或鏡板加工面的平面度不夠或
絕緣墊片刮削不均勻形成中凸現象, 使 3 者之間連接后存在局部間隙, 則極易造成絕緣墊片的腐蝕。

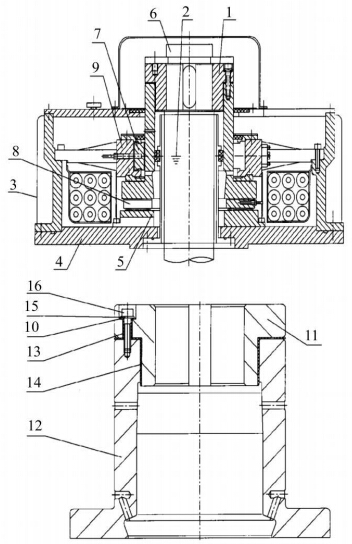

新型推力軸承將絕緣裝置埋置在推力頭內, 且采用高位安裝, 使絕緣裝置高于油位而不受潤滑油品質影響, 避免了上述情況的發生, 絕緣效果好。新型推力軸承的絕緣裝置見圖4。
4、推力頭與轉軸間的漲緊消隙裝置
新型推力軸承采用了一種帶消隙裝置的推力頭, 如圖 5示。推力頭與電機轉軸之間采用間隙裝配, 并通過消隙裝置消除裝配間隙。
該漲緊消隙裝置的工作原理是: 在電機立式滑動軸承的推力頭中開環形孔, 在環形孔內裝有外錐漲環、光孔雙面錐環、帶螺紋孔的雙面錐形、內錐漲環等, 通過調節螺釘將推力頭與外錐漲環、帶螺紋孔的雙面錐環、內錐漲環連接在一起,當裝好平鍵的電機轉軸與推力頭裝配至可安裝 2 個半圓弧鍵的位置時,擰緊調節螺釘使外錐漲環向外漲大, 內錐環向內縮小, 從而達到消除裝配間隙的目的。
該漲緊消隙裝置提高了推力頭的裝配效率, 方便推力頭的拆卸, 減少了電機轉軸及推力頭內孔的擦傷。同時, 采用該裝置, 可使推力頭與軸系的聯接方便而可靠; 將軸承總成整體直接安裝到主機上, 大大簡化了主機軸承安裝的過程, 提高了推力頭工作的可靠性, 克服了傳統軸承采用過盈裝配時的拆卸困難和麻煩。
5、其他技術措施
( 1) 對導軸承座、推力頭及有關密封件結構進行合理的設計,使形成 2條獨立而清晰的油路, 分別對導軸瓦和推力瓦起潤滑作用, 克服了以前扇形瓦推力軸承體積龐大、結構復雜的缺點。
( 2) 解決軸承漏油問題。新型推力滑動軸承利用上機架旋轉的推力頭, 通過腔內液體和氣流的相互作用, 在上機架腔內形成一負壓( 略小于電機內部的大氣壓力) , 使得油霧不會外泄。另外,在電機軸與整個上機架的中間配合位置加裝了迷宮式密封, 阻止液體外流。即使有凝露的油, 也不會通過該密封的迷宮。經過多年的實際運行檢驗, 在停機檢修時觀察, 甩油盤內幾乎未見油滴。
以上就是廈門力常彈簧有限公司給大家整理“如何防止纏繞式碟簧墊片的法蘭接頭泄漏？8個方法值得試試”的相關內容。如果大家還有更多關于碟簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關注廈門力常彈簧有限公司。電話：0592-5731967
新型推力軸承中, 推力頭為加工精度很高的旋轉推力環,與鏡板構成整體結構。導軸承瓦固定在導軸承座上,內圓與推力頭外圓之間形成油膜, 承受旋轉機械的徑向負載, 其油隙大小靠安裝在導軸承座上的導瓦調節螺栓調節。卡板的下平面開有泄油槽, 其表面精度較高,可以和推力頭表面形成油膜, 承受旋轉機械在起動、停機時瞬間出現的向上推力。導瓦調節螺栓( 包括彈簧、刻度套等組件)安裝在導軸承座上, 用來支撐導軸承瓦, 可根據刻度套上的刻度值方便地調節導軸承瓦與推力頭之間的油隙。
新型推力軸承與傳統立式推力軸承的工作原理相似, 均由推力頭和鏡板承受軸向荷載, 通過鏡板與推力瓦間潤滑油膜的承載將力傳遞給推力瓦, 并由推力瓦承受整個機組轉動部分的重量, 同時靠油箱中冷卻器的作用, 使油溫維持在適宜溫度或不至于過高。與傳統推力軸承相比, 新型推力軸承主要做了如下 5 個方面的改進。
1、采用碟簧支撐的圓形推力瓦
碟簧是一種幾何尺寸小、承載能力強( 傳遞載荷集中)、單位體積變形能大、緩沖減振性好的彈性元件。正確的尺寸設計,可獲得高疲勞壽命和低加載損失及蠕變傾向。采用碟簧支撐的圓形推力瓦( 碟簧被加工到同一高度上) , 主要優點有：
( 1) 利用碟簧的自適應能力及阻尼特性, 使得每塊推力瓦都具有自動調平功能, 亦可抑制任何可能出現的荷載沖擊。另外, 由于油膜的剛度比碟簧的剛度大, 推力瓦的壓力分布是均勻的, 不會出現瓦塊超載的現象,從而提高了瓦塊的承載力。
( 2) 采用圓形瓦面, 消除了采用扇形瓦面時的邊緣效應。此外, 圓形瓦的熱變形和彈性變形容易計算, 這樣就便于進行瓦塊的優化設計, 以選擇更合理的瓦塊直徑與其厚度的比值。
( 3) 圓形推力瓦在運行中可以自動調整傾角, 比傳統的可傾瓦具有更好的調整效果, 且其承載能力比可傾瓦大, 同時制造成本較低。特別是圓形推力瓦降低了安裝精度要求, 很大程度上避免了由于安裝原因引起的燒瓦、機械振動等故障, 安裝使用更加方便。
( 4) 采用碟簧支撐, 允許的軸線傾擺角增大, 如圖2。軸線傾擺角 X( 弧度) 按下式計算：
根據實際運用情況, 一般精度的安裝均能滿足這種軸承的使用要求, 安裝過程不需要打偏擺,尤其是低速運行的電機, 要求還可降低。
2、導瓦間隙微調裝置

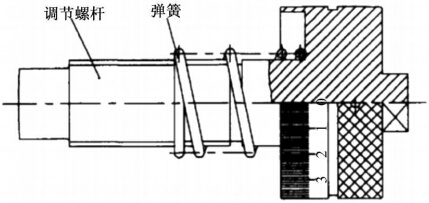

間隙微調裝置采用帶有刻度的調節螺桿(可精確到0. 01mm) 來調整導瓦的位置,如圖 3。 調節螺桿的尾部有一帶刻度的臺肩, 在加工有螺紋的螺桿上套有彈簧, 將調節螺桿擰入軸承的導瓦座或支架, 使彈簧壓縮在導瓦座與調節螺桿的刻度臺肩之間, 并使其尾部頂住導瓦, 此時在彈簧的作用下螺紋的單邊間隙被消除, 故可根據調節螺桿的螺距及刻度來準確、方便地調整導瓦與推力頭軸頸之間的間隙。
采用此微調裝置后, 機組的安裝和調試方便有利。如調整導瓦與轉軸的軸線對中, 改變導瓦與推力頭軸頸之間的徑向間隙, 這些對于改變導瓦運行性能及與之相關的臨界轉速均有幫助, 使軸承始終處在最佳工作狀態,機組安全、穩定運行。
3、防止軸電流侵襲的高位絕緣裝置
機組運行中, 如果在導瓦和推力瓦兩軸承端或電機轉軸與軸承間有軸電流存在, 那么會使電機軸承的使用壽命大大縮短。輕微的,可縮短運行時數上千小時, 給安全生產帶來不可低估的直接和間接損失。
正常情況下, 轉軸軸頸與軸承軸瓦間有潤滑油膜存在, 能起到絕緣作用。對于較低的軸電壓, 這層潤滑油膜仍能保持其絕緣性能, 不會產生軸電流。但是,當軸電壓增加到一定數值,尤其在電機啟動時, 軸承內的潤滑油膜還未穩定形成, 軸電壓將擊穿油膜而放電, 構成回路, 軸電流將從軸承與轉軸的金屬接觸點通過, 由于金屬接觸點小,電流密度大, 會在瞬間產生高溫, 使軸承局部燒熔,通常表現出來的癥狀是軸承內表面被壓出條狀的電弧傷痕。
在工作現場一般能采取的防范措施有: ①在軸端安裝接地碳刷, 使其可靠接地,以降低軸電位( 保持為 0 電位),消除軸電流; ②為防止磁拉力不平衡等原因引起的軸電流, 在非軸伸端的軸承座和軸承支架處加絕緣板( 或絕緣墊), 以切斷電流回路。但是, 這些措施顯得復雜、笨拙, 使用起來也不方便, 結構體積較大。
傳統推力動軸承的絕緣墊片置于鏡板與推力頭之間, 起到絕緣和調整軸線( 刮削絕緣墊) 的雙重作用, 而絕緣墊片無論工作與否始終都浸泡在油內, 容易腐蝕和污染油質; 同時為了調整軸線, 絕緣墊片往往被刮削變薄以至殘破, 這些情況均會影響絕緣效果。
另外, 機組在運行中,軸向負荷全部作用在推力軸承上, 推力頭、鏡板及其中的絕緣墊片只有在彼此平行的平面上, 才能滿足面接觸的要求。若推力頭或鏡板加工面的平面度不夠或
絕緣墊片刮削不均勻形成中凸現象, 使 3 者之間連接后存在局部間隙, 則極易造成絕緣墊片的腐蝕。
新型推力軸承將絕緣裝置埋置在推力頭內, 且采用高位安裝, 使絕緣裝置高于油位而不受潤滑油品質影響, 避免了上述情況的發生, 絕緣效果好。新型推力軸承的絕緣裝置見圖4。
4、推力頭與轉軸間的漲緊消隙裝置

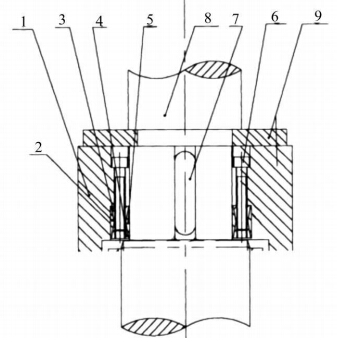

新型推力軸承采用了一種帶消隙裝置的推力頭, 如圖 5示。推力頭與電機轉軸之間采用間隙裝配, 并通過消隙裝置消除裝配間隙。
