碟形彈簧如何做高溫高壓密封裝置？碟形彈簧自緊高溫高壓密封裝置介紹發布者：廈門力常彈簧有限公司 發布時間：2019-04-23 19:54
大家可能知道，在現有彈簧工業制造技術中,壓力容器用的動密封填料箱的結構,包括箱體,箱體中心是主軸,主軸周圍設置軟質填料,填料旁接加油管,填料的外側設置冷卻水箱和冷卻水進出口,填料外端安裝填料壓蓋,壓蓋由調節螺栓固定在箱體上。下面力常彈簧有限公司為大家介紹一下碟形彈簧自緊高溫高壓密封裝置。
一種適用于旋轉或往復運動主軸的碟簧自緊高溫高壓密封裝置,該裝置在工作壓力為2.0～20.0 MPa,溫度為200～650℃時,可以起到密封效果,保 證設備的正常工作。
該高溫高壓密封裝置,在靠近高壓側的主軸上先裝背環,背環靠近高壓一側開有環隙(背環的環隙深度是0.5mm.),環隙直徑小于填料的安裝直徑,使高壓側產生的壓力可進入的環隙,環隙內的壓力與容器內壓力相等,這樣對主軸上填料產生一定推力,可起到自密封的作用,而且隨壓力的上升,密封效果更好。背環裝完后裝支撐環,支撐環的材質是高強度碳纖維盤根,低模量碳纖維具有較高的韌性和較高的強度,克服了傳統碳密封材料脆而易碎的缺點,支撐環不僅可以起到支撐作用,還對主軸起到密封作用。
支撐環裝完后裝壓環,壓環一側具有一定錐度,所述錐度θ為150°,其作用在于:當密封材料被壓緊時,力作用在壓環上,壓環上的錐度將力分解,使密封填料向主軸方向壓緊,起到很好的密封效果。
壓環裝完后裝石墨盤根填料,采用ChestertonTwo超級石墨盤根,在非氧化環境下,使用溫度2760℃,承受轉速23m/s,耐化學腐蝕pH0～14。該盤根是由交叉編織的純凈優質石墨線制成,能夠把密封劑鎖定在盤根間,可防止氣體或液體透過盤根,再經過特殊的高溫磨合潤滑劑處理。采用這些特殊的犧牲型多溫潤滑劑可輕松地完成磨合過程，并迅速達到令人滿意的泄漏率。一旦磨合潤滑劑消耗完畢,所剩的超級石墨產品具有幾乎能抵擋所有化學品的耐化學性能。這種盤根的高傳導率及自動自潤滑性能使其在使用中基本對主軸不產生劃痕。
石墨盤根填料裝完后裝氣體分布環,該環周圍開有均布的6個圓孔,6個圓孔使氣體分布均勻作用在填料與主軸上。氣體分布環上接充氣氣管,充氣的壓力一般高于容器內的壓力0.1～0.5kPa。如果容器內溫度高于400℃時,一般充的氣體為惰性氣體,該氣體的作用主要在于:一是對填料有冷卻效果;二是使填料周圍處于無氧環境,保護填料不被氧化;三是阻止容器內氣體外泄,起到輔助密封作用。
氣體分布環裝完后裝支撐環和壓環,再裝石墨盤根填料和球面壓環。球面壓環相配對的是球面壓蓋,它們的接觸面采用球面形式,保證壓蓋的作用力完全分布在球面壓環上,讓被壓填料均勻受壓,起到更好的密封效果。

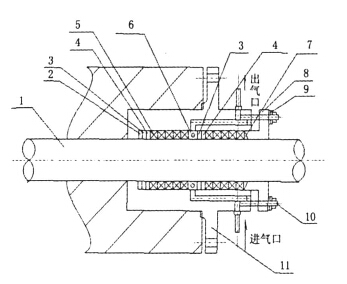

另外球面壓蓋上采用碟簧的壓緊螺栓,主要承受機械沖擊、壓力波動或熱脹冷縮,通過碟簧的彈性來補償,確保填料受擠壓,減小填料與主軸之間的間隙,提高密封效果。如圖所示：
以上就是廈門力常彈簧有限公司給大家整理“定寬壓力機錘頭碟簧式液壓鎖緊裝置如何設計？定寬壓力機錘頭碟簧式液壓鎖緊裝置的應用分析”的相關內容。如果大家還有更多關于碟簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關注廈門力常彈簧有限公司。電話：0592-5731967
