當(dāng)前位置：首頁 > 新聞中心 新聞中心
如何用鎳基合金材料制造碟形彈簧？發(fā)布者：廈門力常彈簧有限公司 發(fā)布時(shí)間：2019-05-13 23:43
本文廈門力常彈簧有限公司將為大家介紹如何用鎳基合金材料制造碟形彈簧：
Monel 400是一種近乎無磁性的固溶鎳基合金，是鎳基合金中價(jià)格最便宜、抗拉強(qiáng)度最低的一種，主要用于需抗海水腐蝕的彈簧。它所能承受的應(yīng)力稍稍高于磷青銅而接近于鈹青銅，通常鋼材是冷拉(軋)到直徑(或厚度)6mm以下的絲材或帶材皆以全硬狀態(tài)供貨，如需要更大的尺寸，則只有降低硬度和強(qiáng)度，因?yàn)樗皇峭ㄟ^熱處理來硬化，而是借助于冷拉(軋)來提高硬度和強(qiáng)度的。很少供應(yīng)方型的或異形截面的合金絲。在卷繞或彎曲成彈簧時(shí)，材料表面不需要任何金屬涂層，只要有些有機(jī)潤滑劑就夠了，所有的潤滑劑在以后除應(yīng)力處理加熱前都應(yīng)該酸洗去除干凈，否則很容易形成積垢。其使用的溫度范圍在中等應(yīng)力下為 -73? 220℃。

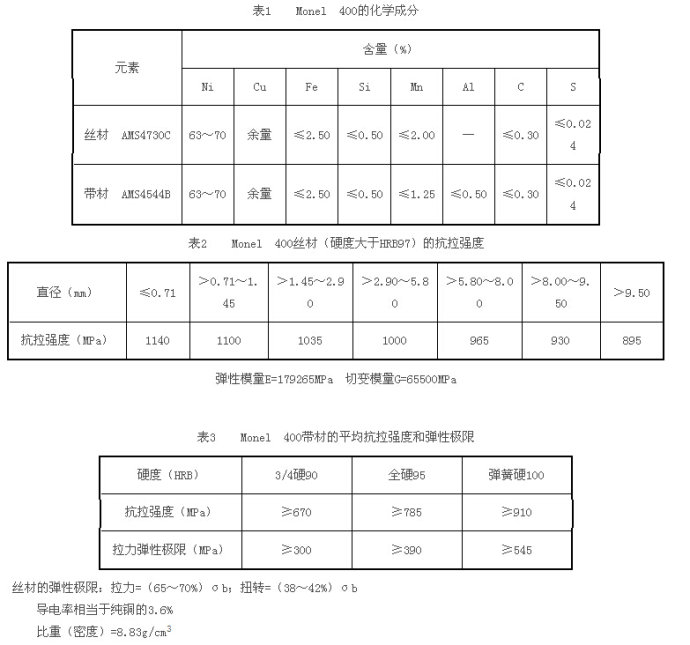

表1為其化學(xué)成分，表2和表3分別為其絲材和帶材的抗拉強(qiáng)度。其它的機(jī)械和物理性能為：
2.Monel K-500合金絲和帶
MonelK-500也是一種無磁鎳基合金，它是在 Monel400的基礎(chǔ)上加入少量的鋁和鈦，從而成為一種沉淀硬化合金。通常圓棒是冷拉(軋)到所需要的尺寸供應(yīng)，并和彈簧鋼一樣，13mm以下采用冷卷繞，13mm以上采用熱卷繞成彈簧，然后再進(jìn)行長(zhǎng)時(shí)間的時(shí)效處理以達(dá)到接近于不銹鋼的強(qiáng)度和硬度，它的溫度使用范圍在平均應(yīng)力小于344.7MPa時(shí)為 -73? 175℃。美國標(biāo)準(zhǔn)牌號(hào)絲材為MIL-W-4471QQ-N-00286C A級(jí);帶材為QQ-N-00281aB級(jí)。
表4為Monel K-500的化學(xué)成分，表5為Monel K-500的抗拉強(qiáng)度和彈性極限。
2
MonelK-500的彈性模量E=179265MPa;切變模量E=65500MPa比重=8.47g/cm3。
MonelK-500的熱處理：其沉淀硬化處理工藝為首先加熱到538℃保溫后緩慢降溫至480℃保溫1h后爐冷或空冷。
3.Inconel 600合金絲或帶
Inoonel 600是一種不能通過熱處理硬化的無磁性鎳-鉻-鐵合金，雖然它可以冷拉〔軋)到較大尺寸，但通常都是冷拉到直
徑6mm以下的高強(qiáng)度狀態(tài)供應(yīng)，它能在345MPa的應(yīng)力狀態(tài)下仍有比較長(zhǎng)的疲勞壽命。由于其具有耐高溫和抗腐蝕性好的特點(diǎn)，因此可用于環(huán)境溫度345℃以下的閥門彈簧、鍋爐彈簧、噴氣引擎和汽輪機(jī)中的高溫彈簧。

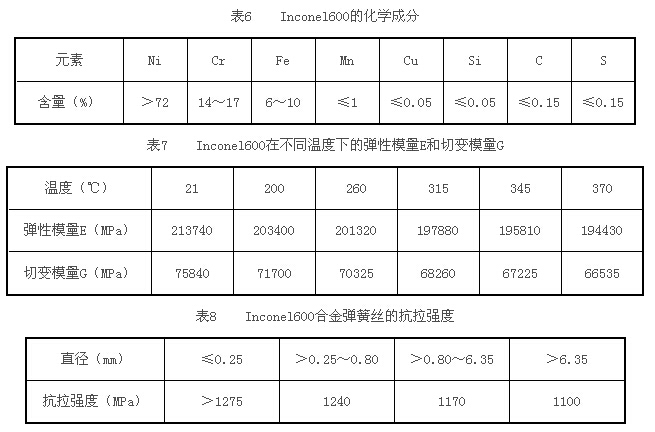

表6為Inconel 600的化學(xué)成分，表7為Inconel600在不同溫度下的彈性摸量和切變模量，表8為Inconel 600合金絲的抗拉強(qiáng)度。
Inconel600的拉力彈性極限=（65～70%）σb。扭轉(zhuǎn)彈性極限=（40～45%）σb。
導(dǎo)電率極低，不能用作導(dǎo)體。
比重（密度）=8.415g/cm3。

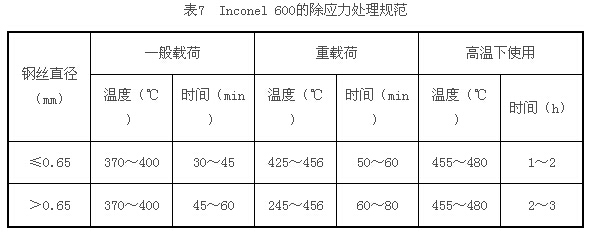

Inconel600的熱處理：雖然Inconel600不能用熱處理硬化，但是在卷繞成形以后應(yīng)作除應(yīng)力處理以消除其殘余應(yīng)力，其處理溫度和保溫時(shí)間隨使用條件而異，其處理規(guī)范如表7所示。
Inconel600的拉力彈性極限=(65～70%)σb。扭轉(zhuǎn)彈性極限=(40～45%)σb。
導(dǎo)電率極低，不能用作導(dǎo)體。
比重(密度)=8.415g/cm3。
Inconel600的熱處理：雖然Inconel600不能用熱處理硬化，但是在卷繞成形以后應(yīng)作除應(yīng)力處理以消除其殘余應(yīng)力，其處理溫度和保溫時(shí)間隨使用條件而異，其處理規(guī)范如表7所示。
4.Inconel X-750合金彈簧絲和帶
InconelX-750是一種耐?溫?zé)o磁性的鐵 -鎳-鉻合金，由于在Inoonel的基礎(chǔ)上加入了少量的鋁、鈮和鈦而使它成為一種沉淀硬化型合金，它能通過軋制或鍛壓成各種棒、絲或帶，然后經(jīng)過冷或熱卷繞或彎曲成形后再經(jīng)各種不同的沉淀硬化熱處理，以達(dá)到所需要的?溫性能。它能在從低于零度到450℃的溫度范圍內(nèi)使用。

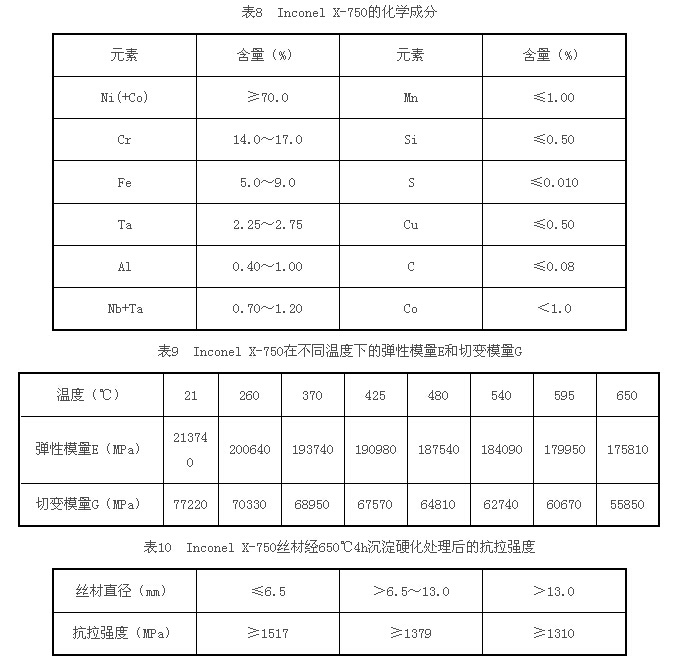

表8為Inconel X-750的化學(xué)成分，表9為InconelX-750的彈性模量和切變模量G隨溫度而異的數(shù)值，表10為Inconel X-750絲材經(jīng)650℃4h沉淀硬化處理后的抗拉強(qiáng)度。
拉力彈性極限=(65～70%)σb;扭轉(zhuǎn)彈性極限=(40～45%)σb。
導(dǎo)電率極低因此不能作導(dǎo)體。
比重(密度)=8.25g/cm3
InconelX-750的熱處理：根據(jù)不同的工作條件和強(qiáng)度要求有不同的沉淀硬化處理規(guī)范，下面推薦兩種不同的熱處理規(guī)范，以供參考。
以上就是廈門力常彈簧有限公司給大家整理“如何用鎳基合金材料制造碟形彈簧？”的相關(guān)內(nèi)容。如果大家還有更多關(guān)于碟形彈簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關(guān)注廈門力常彈簧有限公司。電話：0592-5731967
Monel 400是一種近乎無磁性的固溶鎳基合金，是鎳基合金中價(jià)格最便宜、抗拉強(qiáng)度最低的一種，主要用于需抗海水腐蝕的彈簧。它所能承受的應(yīng)力稍稍高于磷青銅而接近于鈹青銅，通常鋼材是冷拉(軋)到直徑(或厚度)6mm以下的絲材或帶材皆以全硬狀態(tài)供貨，如需要更大的尺寸，則只有降低硬度和強(qiáng)度，因?yàn)樗皇峭ㄟ^熱處理來硬化，而是借助于冷拉(軋)來提高硬度和強(qiáng)度的。很少供應(yīng)方型的或異形截面的合金絲。在卷繞或彎曲成彈簧時(shí)，材料表面不需要任何金屬涂層，只要有些有機(jī)潤滑劑就夠了，所有的潤滑劑在以后除應(yīng)力處理加熱前都應(yīng)該酸洗去除干凈，否則很容易形成積垢。其使用的溫度范圍在中等應(yīng)力下為 -73? 220℃。
表1為其化學(xué)成分，表2和表3分別為其絲材和帶材的抗拉強(qiáng)度。其它的機(jī)械和物理性能為：
2.Monel K-500合金絲和帶
MonelK-500也是一種無磁鎳基合金，它是在 Monel400的基礎(chǔ)上加入少量的鋁和鈦，從而成為一種沉淀硬化合金。通常圓棒是冷拉(軋)到所需要的尺寸供應(yīng)，并和彈簧鋼一樣，13mm以下采用冷卷繞，13mm以上采用熱卷繞成彈簧，然后再進(jìn)行長(zhǎng)時(shí)間的時(shí)效處理以達(dá)到接近于不銹鋼的強(qiáng)度和硬度，它的溫度使用范圍在平均應(yīng)力小于344.7MPa時(shí)為 -73? 175℃。美國標(biāo)準(zhǔn)牌號(hào)絲材為MIL-W-4471QQ-N-00286C A級(jí);帶材為QQ-N-00281aB級(jí)。
表4為Monel K-500的化學(xué)成分，表5為Monel K-500的抗拉強(qiáng)度和彈性極限。
2
MonelK-500的彈性模量E=179265MPa;切變模量E=65500MPa比重=8.47g/cm3。
MonelK-500的熱處理：其沉淀硬化處理工藝為首先加熱到538℃保溫后緩慢降溫至480℃保溫1h后爐冷或空冷。
3.Inconel 600合金絲或帶
Inoonel 600是一種不能通過熱處理硬化的無磁性鎳-鉻-鐵合金，雖然它可以冷拉〔軋)到較大尺寸，但通常都是冷拉到直
徑6mm以下的高強(qiáng)度狀態(tài)供應(yīng)，它能在345MPa的應(yīng)力狀態(tài)下仍有比較長(zhǎng)的疲勞壽命。由于其具有耐高溫和抗腐蝕性好的特點(diǎn)，因此可用于環(huán)境溫度345℃以下的閥門彈簧、鍋爐彈簧、噴氣引擎和汽輪機(jī)中的高溫彈簧。
表6為Inconel 600的化學(xué)成分，表7為Inconel600在不同溫度下的彈性摸量和切變模量，表8為Inconel 600合金絲的抗拉強(qiáng)度。
Inconel600的拉力彈性極限=（65～70%）σb。扭轉(zhuǎn)彈性極限=（40～45%）σb。
導(dǎo)電率極低，不能用作導(dǎo)體。
比重（密度）=8.415g/cm3。
Inconel600的熱處理：雖然Inconel600不能用熱處理硬化，但是在卷繞成形以后應(yīng)作除應(yīng)力處理以消除其殘余應(yīng)力，其處理溫度和保溫時(shí)間隨使用條件而異，其處理規(guī)范如表7所示。
Inconel600的拉力彈性極限=(65～70%)σb。扭轉(zhuǎn)彈性極限=(40～45%)σb。
導(dǎo)電率極低，不能用作導(dǎo)體。
比重(密度)=8.415g/cm3。
Inconel600的熱處理：雖然Inconel600不能用熱處理硬化，但是在卷繞成形以后應(yīng)作除應(yīng)力處理以消除其殘余應(yīng)力，其處理溫度和保溫時(shí)間隨使用條件而異，其處理規(guī)范如表7所示。
4.Inconel X-750合金彈簧絲和帶
InconelX-750是一種耐?溫?zé)o磁性的鐵 -鎳-鉻合金，由于在Inoonel的基礎(chǔ)上加入了少量的鋁、鈮和鈦而使它成為一種沉淀硬化型合金，它能通過軋制或鍛壓成各種棒、絲或帶，然后經(jīng)過冷或熱卷繞或彎曲成形后再經(jīng)各種不同的沉淀硬化熱處理，以達(dá)到所需要的?溫性能。它能在從低于零度到450℃的溫度范圍內(nèi)使用。
表8為Inconel X-750的化學(xué)成分，表9為InconelX-750的彈性模量和切變模量G隨溫度而異的數(shù)值，表10為Inconel X-750絲材經(jīng)650℃4h沉淀硬化處理后的抗拉強(qiáng)度。
拉力彈性極限=(65～70%)σb;扭轉(zhuǎn)彈性極限=(40～45%)σb。
導(dǎo)電率極低因此不能作導(dǎo)體。
比重(密度)=8.25g/cm3
InconelX-750的熱處理：根據(jù)不同的工作條件和強(qiáng)度要求有不同的沉淀硬化處理規(guī)范，下面推薦兩種不同的熱處理規(guī)范，以供參考。
以上就是廈門力常彈簧有限公司給大家整理“如何用鎳基合金材料制造碟形彈簧？”的相關(guān)內(nèi)容。如果大家還有更多關(guān)于碟形彈簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關(guān)注廈門力常彈簧有限公司。電話：0592-5731967
