生產生活中如何提高碟形彈簧承載能力及疲勞壽 發布者：廈門力常彈簧有限公司 發布時間：2019-05-22 21:05
碟形彈簧具有剛度大、緩沖吸振能力強及結構緊湊等特點, 適合于軸向空間要求小的場合, 尤其在重型機械設備中得到了廣泛的應用。《碟形彈簧國家標準》( GB 1972一80 )中給出了 A 型 ( 無支承面 )和 B 型 (有支承面) 兩種類型的碟形彈簧, 按國標規定生產承受重載荷的碟形彈簧時, 彈簧往往會出現 裂紋, 壽命短 等不足。本文通過對碟形彈簧應力狀態的分析, 提出了圓角型碟形彈簧的結構形式。實踐表明, 圓角型碟形彈簧具有良好的工藝性, 消除了應力集中, 減少了生產中出現的裂紋現象, 提高了碟形彈簧的承載能力和疲勞壽命。
一、碟形彈簧的應力分析

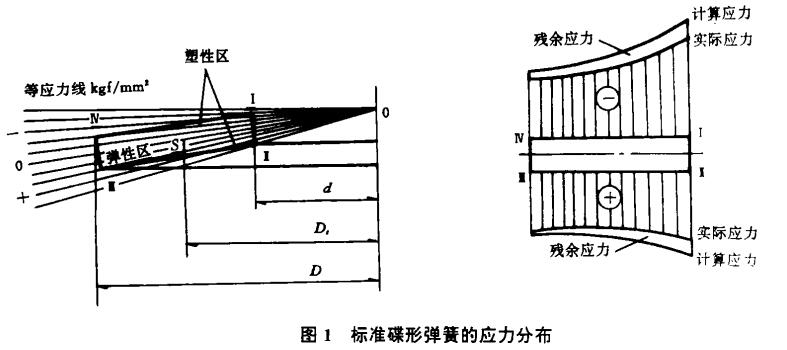

在標準碟形彈簧的設計計算中,假定碟形彈簧的軸剖面截形在承受載荷時仍然保持不變, 而只是產生一個繞中性點 S 回轉的徑向力矩.這個內力矩應與載荷所產生的力矩相平衡標準型碟形彈簧的應力分布如圖 1所示。應力在l、l 和 皿 處將會出現最大值。碟形彈簧 承載時 I 處的應力值雖然很大,但只是一種壓應力, 對碟形彈簧的壽命影響不大。而碟形彈簧的下表面處于拉應力狀態, 故互、l處有較大的應力集中, 對碟形彈簧的承載能力和疲勞壽命有很大的影響。

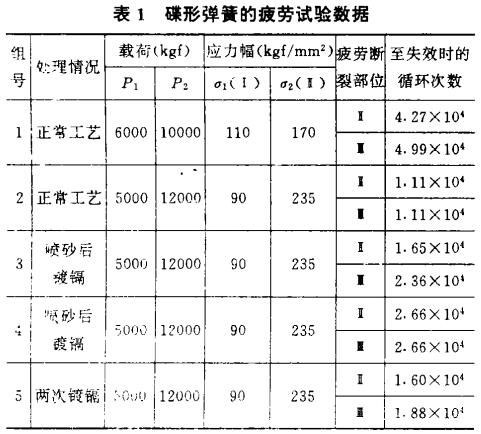

我們在 ZMPN 100t 萬能材料試驗機上對WAO15.21-19 碟形彈簧進行了疲勞試驗。試件分為 5 組共20片,并在同一爐號、同一爐次 條件下對材料進行熱處理,只是處理方式有所不同。加載頻率為每分鐘 300次,第一組試件的疲勞載荷按碟形彈簧的工作載荷進行;為了加快疲勞速度, 對其余幾組試件加大了試驗應力幅,試驗結果見表1.
用掃描電鏡對所有疲勞斷口進行觀察發現，裂紋均由II處起始，斷口上均由一定的平坦區域，并可找到疲勞條帶或二次裂紋，但沒有發現氫脆痕跡;而其余角或端面上都呈現出韌窩花樣，為瞬時斷裂區。上述觀察結果證實了II處是疲勞斷裂的起源。
二、預應力處理對表面電鍍碟形彈簧失效的影響
碟形彈簧經預應力處理后，材料內部與表面將產生反向殘余應力。在承受工作載荷時，使材料中間部分的工作應力增加，表層工作應力減少，這樣可充分發揮材料中間部分的潛力。標準型碟形彈簧經預應力處理后，I處的殘余拉應力為最大，電鍍過程中應力集中的I處吸聚多量的氫，形成裂紋源，并沿強壓后殘余應力大的方向(徑向)產生氫的富集，而引起氫脆裂紋。
三、碟形彈簧的工作狀態
碟形彈簧是成組對合裝配的。無支承面的碟形彈簧因制造過程中的車削誤差、沖壓誤差、熱處理變形量及裝配時的微小不同心度, 會使 碟形彈簧相互間在承受載荷狀態下產生不均勻的線性接觸。有支承面的碟形彈簧在自由狀態下支承面與支承面相互接觸的, 由于制造誤差, 在承受載荷狀態下也會出現不均勻的線性接觸現象。不均勻的線性接觸會造成碟形彈簧內部應力分布不均勻，進而影響疲勞壽命。
四、圓角型碟形彈簧的設計

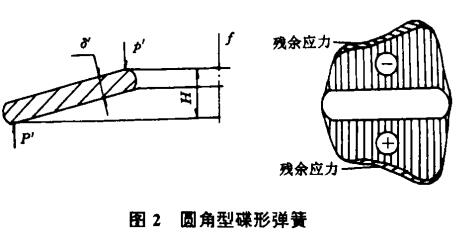

為了提高標準型碟形彈簧的承載能力和疲勞壽命, 對其軸剖面截形進行了改進, 即將應力集中處設計成圓角, 圖2 為圓角型碟形彈簧及應力分布圖。這種圓角結構形式消除了應力集中現象, 避免了電鍍時因應力集中而造成氫的偏聚, 可更好地防止裂紋的產生, 使其具有良好的工藝性。同時圓角型碟形彈簧在變載荷下始終保持較好的線性接觸, 使其內部應力均勻分布,有助于提高其承載能力。實踐證明,圓角型碟形 彈簧比標準碟形彈簧的壽命提高了15 % 左右.
在A 型、B 型 兩種標準碟形彈簧的設計參數中, 僅厚度有所不同。故在外部施加相同的f=0.7 5 n 變形量時, 兩彈簧負荷相等; 施加其它變形量時, 兩彈簧負荷有差異�？梢园� B 型碟形 彈簧看成是 A 型的“等效碟形彈簧”, 而這種“等效碟形彈簧”在G B 1972一 80 中有詳細的設計計算方法。為使設計方便, 圓角型碟形 彈簧可按 照 B 型碟形 彈簧的設計方法來進行設計。但必須指出, 圓角型碟形彈簧和B型碟形彈簧的承載支點 (P’) 必須重合一致, 方可達到“等效碟形彈簧”的目的。
五、結論
(1) 圓角型碟形彈簧消除了應力集中,使其具有良好的工藝性,減少了電鍍、強壓過程中裂紋的產生。
(2) 圓角型碟形彈簧的設計應力高于普通碟形彈簧的設計應力。同等規格的碟形彈簧,在承受相同載荷的情況下,圓角型的壽命要高于普通型。
(3) 圓角型碟形彈簧在承受載荷時,相互之間始終保持較好的線性接觸,使得內部應力分布均勻。
(4) 在設計圓角型碟形彈簧時,必須按照GB 1972一80規定的“等效碟形彈簧”的設計方法來設計,即它們的承載位置必須一致。
