碟形彈簧加載機構剛度特性分析發布者：廈門力常彈簧有限公司 發布時間：2019-05-28 19:07
碟形彈簧是由鋼板沖壓成碟形的薄板彈簧，其主要特點是結構緊湊， 軸向剛度大，加載均勻，緩沖和減振能力強，使用壽命長等。標準的蝶形彈簧具有較好的彈性與強度，正常使用情況下不會產生塑性變形，適用于設計軸向空間緊湊的加載機構[ 1- 2] 。
某試驗機的加載機構要求載荷大、精度高、結構緊湊，為此設計了蝶形彈簧加載機構。通過對蝶形彈簧施加不同的預壓縮量，產生所需要的加載載荷，設計要求最大的載荷為 4. 5 kN。載荷的大小由預壓縮量來控制。因此需要通過對該蝶形彈簧加載機構的剛度特性進行分析，以確保載荷由預壓縮量來實現精確控制[ 3]。
由于單片碟形彈簧的變形量和負荷值往往不能滿足設計要求，這時可成組使用。碟形彈簧典型組合方式有: 對合組合碟形彈簧、疊合組合碟形彈簧與復合組合碟形彈簧[ 4] 。采用不同的組合方式可以得到不同的負載非線性的變特性曲線[ 5]。文章研究的某試驗機碟形彈簧加載機構是對合組合碟形彈簧， 由 21 片 C系列碟形彈簧( GB /T1972-2005) 組成， 主要參數: 外徑D = 71 mm，內徑 d = 36 mm，厚度 t = 2 mm，壓平時變形量 h0 = 2. 6 mm， 自由高度 H0 = 4. 6 mm。對合組合碟形彈簧如圖 1 所示。分別用理論計算法與試驗測試法對該試驗機碟形彈簧加載裝置剛度特性進行研究， 并對其結果進行分析比較。
一、Almen-Laszlo 計算法
關于碟形彈簧剛度的計算方法， 目前大多采用由美國學者阿爾曼( J. O. Almen) 和拉茲羅( A. Laszlo) 于1936 年提出的近似方法( Almen-Laszlo 計算法) ， 該計算法有兩個假設條件: 一是截面不發生扭曲變形，因此忽略了徑向應力的影響; 二是內、 外圓周上的載荷是均勻分布的[ 6] 。使用該計算法可得到碟形彈簧的載荷與變形量的關系。
對于對合組合的碟形彈簧，組合碟形彈簧的總自由高度可由下式進行計算，即
HZ = iH0 ( 1)
式中，i為碟形彈簧片數，HZ為組合碟形彈簧的總自由高度。
碟形彈簧所受載荷為

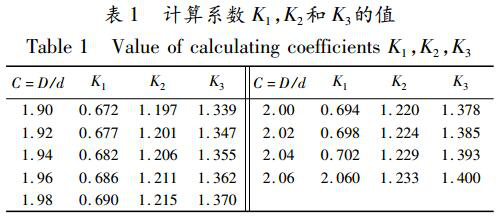

在式( 2) 和式( 3) 中，F 為碟形彈簧載荷 /N， FC 為碟形彈簧壓平時載荷 /N，E 為彈性模量 /MPa，μ 為泊松比，D 為碟形彈簧外徑，h 為碟形彈簧錐高，t 為碟形彈簧厚度，f 為變形量，C 為外徑和內徑之比，K1， K2，K3和 K4 為計算系數，K1，K2，K3 可根據 C 值查表 1 而得[ 7]，對于無支承面碟形彈簧 K4 = 1。
該計算法忽略了組合碟形彈簧之間摩擦力的影響，而且組合碟形彈簧具有幾何非線性和接觸非線性，因此使用理論方法分析對合組合碟形彈簧的剛度特性具有一定的局限性。
二、碟形彈簧的剛度特性試驗
3. 1 試驗裝置

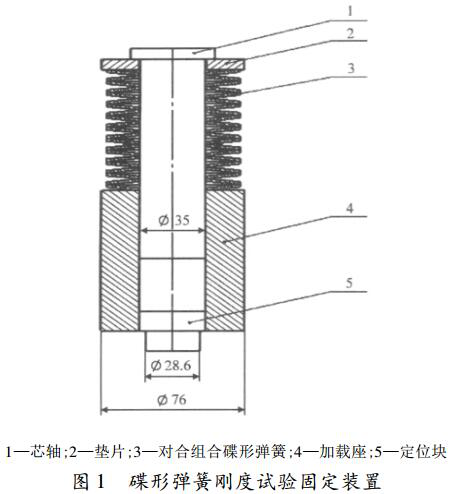

試驗在電子萬能試驗機進行，該機可實現系統的全數字化調整[ 8] 。對合組合碟形彈簧裝置， 如圖 1 所示。其中芯軸 1 對碟形彈簧起徑向定位， 通過墊片 2對對合組合碟形彈簧進行加載， 加載座 4 對加載裝置起支承作用，定位塊 5 的作用是實現裝置固定在微機控制電子萬能試驗機上的定位。
試驗結果及分析
試驗在電子萬能試驗機進行，該機可實現系統的全數字化調整[ 8] 。對合組合碟形彈簧裝置， 如圖 1 所示。其中芯軸 1 對碟形彈簧起徑向定位， 通過墊片 2對對合組合碟形彈簧進行加載， 加載座 4 對加載裝置起支承作用，定位塊 5 的作用是實現裝置固定在微機控制電子萬能試驗機上的定位。
試驗結果及分析

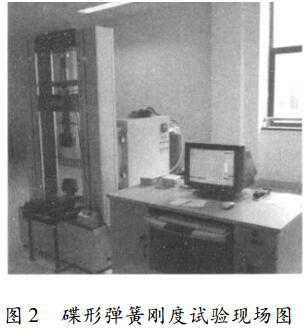

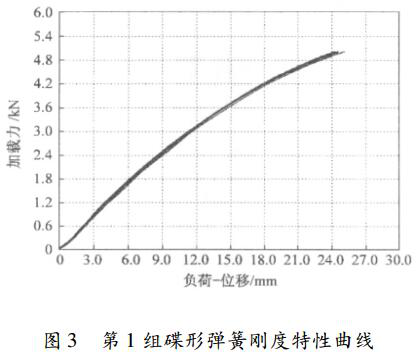

分別對 5 組對合組合碟形彈簧進行了 3 次加載試驗，試驗現場如圖 2 所示。得到的第 1 組對合組合碟形彈簧的剛度特性曲線如圖 3 所示，3 次加載試驗的一致性很好， 3 次加載試驗間的誤差可以忽略不計。在承受 1. 5 kN，3. 0 kN 和 4. 5 kN 載荷時的平均變形量分別為 5. 27 mm，11. 49 mm 和 20. 34 mm。分析圖 3的剛度特性曲線可得， 對合組合碟形彈簧多次加載之間的誤差很小，加載時的曲線在載荷比較小時接近線性; 隨著載荷的加大，曲線會出現非線性特性。載荷加大時蝶形彈簧的軸向剛度有所降低。雖然各組試驗得到的結果會由于摩擦系數波動等因素而有所差異，但是它們的曲線特性基本相同。使用平均變形量進行試驗載荷的控制。

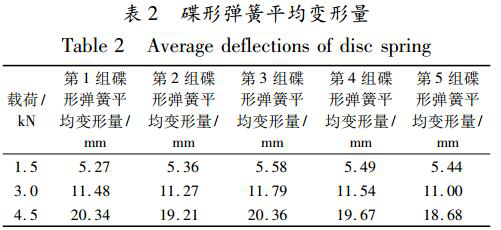

以相同的方法對其余 4 組碟形彈簧進行分析，從分析結果得出每組碟形彈簧的剛度特性曲線基本一致，而且曲線都會出現非線性特性。利用試驗的原始數據可計算出每組碟形彈簧的平均變形量如表 2 所示。
三、理論計算及試驗結果的比較

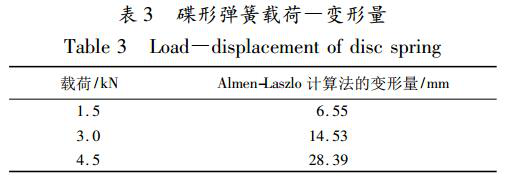

用 Almen-Laszlo 計算法中， 彈簧鋼取 E = 2. 06 ×105 MPa，μ 為泊松比，彈簧鋼取 μ = 0. 3，查得計算系數K1 = 0. 688，K4 = 1。計算得出對合組合碟形彈簧在承受 1. 5 kN，3. 0 kN 和 4. 5 kN 載荷下的變形量如表 3所示。
結合表 2 與表 3 可以看出，在相同載荷下采用試驗法測得的變形量要比理論計算法算得的小，而且隨著載荷的增大，理論值與試驗值的偏差越來越大。這是由于理論計算方法忽略了徑向應力的影響，且不考慮摩擦等因素造成的; 而且對合組合碟形彈簧隨著對合組數的增加，會使彈簧組的彈簧變形不均勻，而理論計算是按各碟形彈簧片均勻變形進行計算的，從而產生了誤差[ 9] 。
結語
以某試驗機碟形彈簧加載裝置為研究對象，對其剛度特性進行了理論計算和試驗研究，研究結果表明，理論計算法( Almen-Laszlo) 算得的結果與試驗測得的結果存在較大的誤差。因此，該試驗機的碟形彈簧加載裝置應使用試驗法測試確定其剛度特性，而理論計算法只能作為參考。
