碟形彈簧如何在帶式輸送機用盤式制動器進行疲勞試驗？發布者：廈門力常彈簧有限公司 發布時間：2019-06-04 22:24
大家都知道，碟形彈簧可以在帶式輸送機用盤式制動器應用。那么碟形彈簧如何在帶式輸送機用盤式制動器進行疲勞試驗?zāi)�？和廈門力常彈簧有限公司一起來看看吧！
在現代化礦井運輸中，帶式輸送機占據著非常重要的地位 盤式制動器是保證帶式輸送機安全可靠工作的重要組成部分，其靠碟形彈簧產生制動力，碟形彈簧是盤式制動器的核心構件之一，具有剛度大、緩沖吸振能力強、能以小變形承受大載荷的特點。碟形彈簧的設計質量對于盤式制動器具有很大的影響。本文應用 AnsysWorkbench13.0 對碟形彈簧進行強度分析，在碟形彈簧發生失效之前對其進行判斷分析，從而提高了盤式制動器的性能。
1、盤式制動器的工作原理
盤式制動器依靠液壓缸中的油壓與碟形彈簧共同作用使閘瓦與制動盤之間產生摩擦制動力矩，并且利用液壓油壓縮碟形彈簧進行松閘，卸壓后碟形彈簧產生壓力施閘。其工作原理如圖1 所示，活塞同時受壓力油產生的作用力F1 和碟形彈簧的作用力F2 的作用，所以活塞通過閘瓦壓向制動盤的正壓力N = F2 - F1
當油壓為0 時，F(xiàn)1 =0，所以 Nmax = F2，此時為全制動狀態;當油壓升高時，液壓油產生的推力F1 增大，彈簧力F2 將部分地克服，對制動盤的作用力減小，從而減小制動力矩;當油壓達到最大值時，F(xiàn)1 > F2，N =0，閘瓦間隙大于零，此時為全松閘狀態。
1. 活塞 2. 制動器體 3. 液壓缸4. 碟形彈簧 5. 閘瓦 6. 制動盤
圖1 盤式制動器工作原理圖
2、碟形彈簧的疲勞壽命分析
碟形彈簧在承受循環變載荷時，其材料破壞形式為疲勞斷裂，所以需進行疲勞強度分析。
2.1、疲勞壽命分析流程

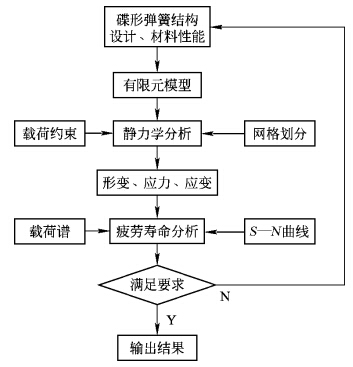

有限元法分析碟形彈簧的疲勞壽命分析流程如圖9所示。
圖9 疲勞壽命分析流程圖
2.2、 疲勞分析及結果
在碟形彈簧靜力學分析的基礎上對碟形彈簧疲勞壽命進行進一步的分析。在 Workbench13.0中，添加疲勞工具 FatigueTool ，然后在疲勞工具中添加壽命 life、安全系數SafetyFactor、損傷Damage 以及疲勞敏感系數FatigueSen-sitivity 等選項。載荷類型設置為 FullyRe-versed，如圖10 所示，碟形彈簧的設計壽命大于100000次。

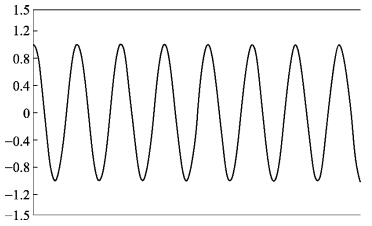

圖10 定幅循環載荷圖
在Workbench 中輸入相關的參數后，通過進行疲勞壽命計算可以得到碟形彈簧的壽命、損傷、安全系數和疲勞敏感性相關結果。壽命云圖顯示的是由于疲勞作用到碟形彈簧失效的循環次數。圖11給出的是碟形彈簧在循環變載荷作用下所能循環的情況，碟形彈簧在規定壽命內變化次數大于10000 次。
圖11 壽命云圖
損傷云圖顯示的是碟形彈簧設計壽命與可用壽命的比值，損傷數值小于1時不會產生疲勞破壞，如圖12 所示。
圖12 損傷云圖

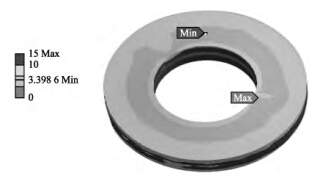

安全系數云圖顯示的是碟形彈簧所用材料的失效應力與設計應力之間的比值，如圖 13 所示，其最小的安全系數為3.39，小于規定數值10，足以說明可以滿足設計要求。
圖13 安全系數云圖
圖14 為疲勞敏感曲線圖，表明了碟形彈簧的損傷 壽命或者是安全系數在臨界區域隨循環載荷的變化情況。
圖14 疲勞敏感曲線圖
3 結論
本文運用有限元分析法和疲勞強度分析理論對碟形彈簧進行了可靠性分析，獲得了碟形彈簧的形變、所受應力大小及位置、安全系數、壽命、損傷及疲勞敏感曲線等結果。
碟形彈簧疲勞仿真的結果與實際損傷的情況基本一致，說明碟形彈簧的仿真計算能夠準確地預測疲勞損傷的部位，這為碟形彈簧的失效檢測提供了依據，從而提高了檢測的準確度。
