組合碟形彈簧式核級閥門電動裝置轉矩控制機構的研究發布者：廈門力常彈簧有限公司 發布時間：2019-06-25 21:45
閥門電動裝置的輸出轉矩是各類閥門設計和選型的重要技術指標，它是通過的轉矩控制機構來進行控制的。目前技術比較成熟的轉矩控制機構有兩類，即采用特殊力感應元件的機械式和采用測力傳感器或變頻技術的電子式。對于需承受熱老化、輻照老化、地震和核事故工況的核級閥門電動裝置而言，組合碟簧式轉矩控制機構成為最佳選擇。
核級閥門電動裝置的輸出轉矩的精度主要取決于其轉矩控制機構的控制精度，它主要由組合碟簧參數設計的精確性決定，研究組合碟簧的受力與變形的關系對提高整個機構的控制精度有著非�，F(xiàn)實的意義。設計組合碟簧式轉矩控制機構的難點是碟簧配置參數的選取。為此，結合轉矩控制機構的工作原理，對其主要零部件進行系統地分析和研究。
1結構與工作原理

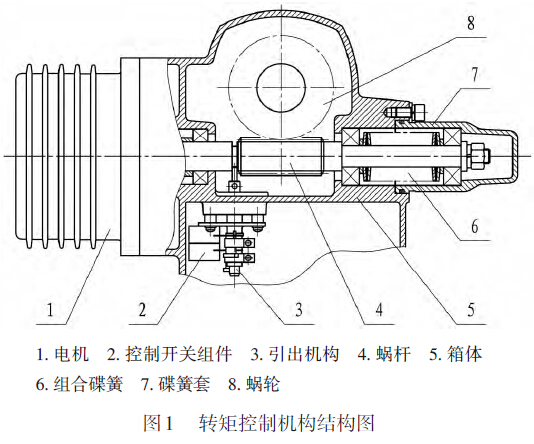

組合碟簧式轉矩控制機構主要包含組合碟簧、引出機構和控制開關組件三部分，其結構如圖1所示。
核級閥門電動裝置工作時，電機驅動蝸輪蝸桿減速機構運轉，輸出轉矩推動閥門運行。蝸輪對蝸桿反作用力壓迫組合碟簧并使之產生變形，同時蝸桿竄動[1]，帶動安裝于蝸桿左端引出軸轉動。當閥門電動裝置的輸出轉矩達到閥門的關閉力或開啟力時，控制開關組件的開關動作，控制系統立即切斷電機電源，實現閥門電動裝置輸出轉矩與閥門開、關閥所需驅動力的匹配。
2理論計算
2.1碟簧實際負載計算

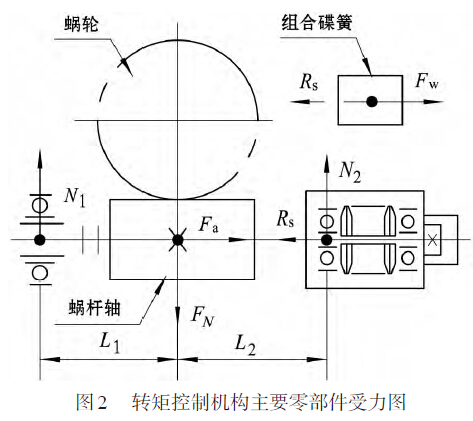

當力 矩開關動作的瞬間，閥門電動裝置各主要零件的受力如圖2所示。
根據上述受力分析，由平面力學知識容易得出：
Fa ——蝸桿軸向力(由核級閥門電動裝置的設計輸出轉矩、蝸輪節圓直徑求出)，N;
μ1 、μ2 ——左端軸承與蝸桿軸間的摩擦系數;
L1 、L2 ——蝸桿軸兩端的支撐臂，mm。根據蝸輪蝸桿副嚙合理論，可得軸截面反力
FN 為：
FN = Fa tan α (2)
由于蝸桿左、右端的支撐處的摩擦系數近似
相等(即μ1=μ2，用同一符號μ表示)，并式(1)、(2) 得出組合碟簧實際負載力：
Fw = Fa(1 - μ tan α) (3)
2.2碟簧的受力與變形關系
核級閥門電動裝置選用的碟簧一般為無支撐面碟簧，根據GB1972-2005，單片碟簧的實際負載與其變形量的關系式為：
3利用ANSYS軟件分析
利用ANSYS有限元軟件對碟簧進行分析是一種便捷實用的方法�，F(xiàn)以我廠2HA3.2核級閥門電動裝置組合碟簧的計算為例，介紹分析方法。
3.1分析過程

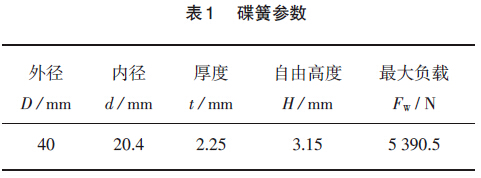

為簡化計算，抽取單片碟簧進行分析。該型號產品的碟簧的參數和最大負載如表1。

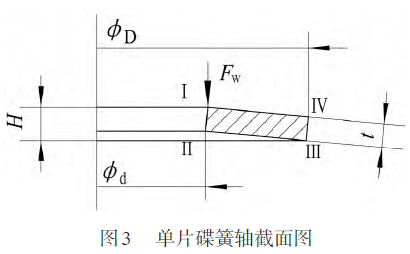

建立有限元模型：為避免分析結果發散[2]，首先將單位制改為MPA。分析類型選擇大變形結構靜力學類別[3]，單元類型為Solid Brick 8node 45 單元，材料的彈性模量為2.06×105 MPa，泊松比為0.3。根據圖3中Ⅰ、Ⅱ、Ⅲ、Ⅳ點的坐標建立碟形彈簧的軸截面，然后擠出單片碟簧的實體模型。

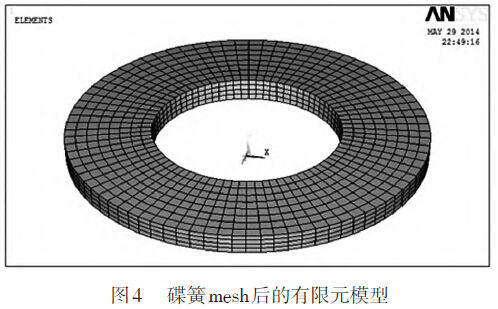

網格劃分：將線ⅠⅡ劃分為4等份，線ⅠⅣ劃分為8等份，點Ⅰ所在的1/4圓弧劃分為20等份，采用體映射網格劃分的方法生成網格。生成的有限元模型如圖4，共生成2560個單元，3600個節點。
施加邊界條件：轉矩控制機構工作時，組合碟簧只承受軸向力，單片碟簧只在上下兩端圓弧受到約束。因此對有限元模型的Ⅲ點所在的圓弧施加約束UY，模型的四個軸截面施加面約束。
施加載荷和分析：根據受力分析，只需對碟簧上端施加軸向力。利用選擇工具菜單選擇模型中Ⅰ點所在圓弧上的節點(共80個)，對沒個節點施加載荷67.38 N (5390.5/80)。運行有限元solve程序，利用后處理模塊查看計算結果(如圖5、圖6)。
3.2結果分析

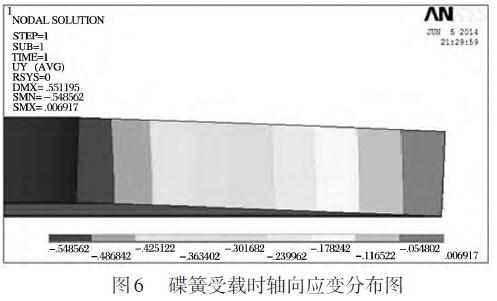

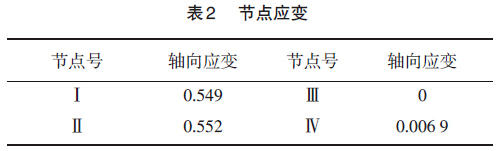

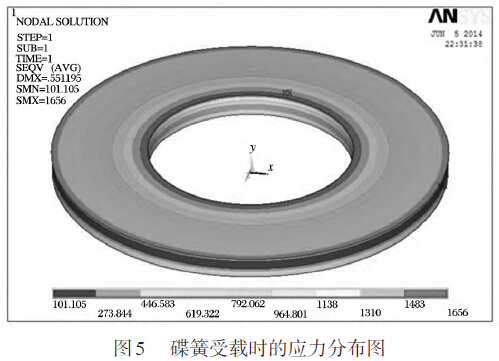

圖5為整個模型的應力分布圖，應力的最大點在Ⅰ點所在的圓弧(1 656 MPa)。圖6為碟簧軸截面的軸向應變分布圖，各重要節點軸向應變?nèi)绫?所示。
由上表可知，點Ⅰ的軸向應變?yōu)?.549 mm，即單片碟簧的變形f ，代入式(4)，計算得出碟簧負載為5 377.1 N，證明理論計算有限元計算結果非常接近。
4結語
基于組合碟簧的轉矩控制機構已成功用于我廠2HA3系列核級電動執行機構上。經過多年的試驗和應用實踐證明，按上述方法設計的轉矩控制機構性能穩定、控制精度高，產品的轉矩重復偏差在±5%以內，完全滿足NB/T20010.11-2010規定的轉矩重復偏差小于±7%要求。
