碟簧機械加載實現密封液壓頂緊器如何設計？發布者：廈門力常彈簧有限公司 發布時間：2019-07-23 20:10
焦炭塔是石化行業延遲焦化裝置的重要設備 ,操作條件苛刻 ,是承受熱循環和機械應力循環的壓力容器。焦炭塔內部溫度達到 400℃左右,工人需每天拆卸一次來清除內部的焦炭, 勞動強度很大。采用自動卸蓋裝置可實現焦炭塔底蓋自動打開或關閉 ,可代替?zhèn)鹘y(tǒng)的人工拆卸。底蓋和塔身連接處機械密封力加載安全、可靠。而液壓系統控制液壓頂緊器通過碟簧實現自動加卸載荷。
1 液壓頂緊器設計方案及選擇

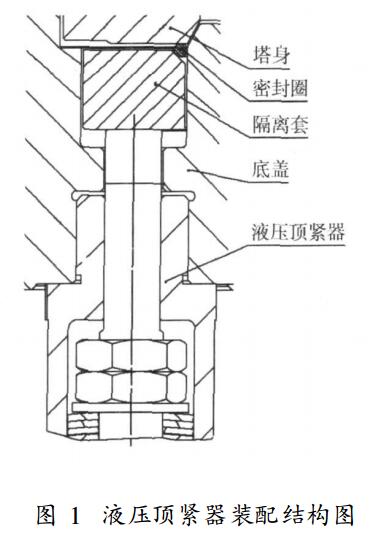

根據總體設計方案, 底蓋和焦炭塔塔身連接處密封結構、液壓頂緊器裝配結構如圖 1所示。
焦炭塔塔身內部溫度較高 , 而采用液壓系統作為控制頂緊器頂桿伸縮動作, 液壓系統最高工作溫度一般在 65℃左右, 金屬導熱好 , 因此頂緊器需要控制傳熱溫度 ,保證液壓系統正常工作 ; 液壓頂緊器結構布置在半徑一定的圓周上, 兩個頂緊器之間的距離需保證安裝、調試 、維修方便; 而根據總體布置來看 ,控制液壓頂緊器軸向空間相對狹小 ,這使得液壓頂緊器軸向尺寸受限制。根據實際工作情況和碟形彈簧要求 , 擬制定設 計方案如下 [ 1 ～ 4]：

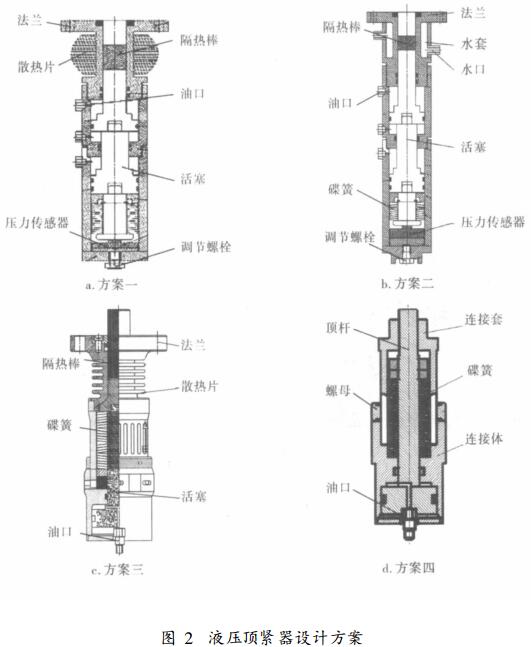

a .方案一( 圖 2a )。液壓頂緊器利用法蘭和底蓋連接 , 結構上使用散熱片散熱、隔熱棒隔熱 ,采用兩級活塞串聯通壓力油控制碟簧伸縮, 用壓力傳感器測碟簧施加的密封力, 并用調節螺栓調節其大小。該方案缺點是軸向尺寸長 ,安裝不方便。
b .方案二 ( 圖 2b ) 。采用水套循環散熱, 散熱效果好,但是需要循環水 ,現場無法實施 。其它結構、性能和方案一相同。
c .方案三 ( 圖 2c ) 。通過計算增加液壓頂緊器徑向尺寸 ,采用單作用活塞通壓力油控制碟簧伸縮, 用壓力傳感器測碟簧施加的密封力 ,雖然施加密封力調節方便,但是結構復雜, 另外傳感器受溫度作用會影響測力精度 。該方案缺點是需要在液壓頂緊器和底蓋之間加減調整墊片來調節密封力的大小,采用散熱片散熱使得液壓頂緊器軸向尺寸較長 ,但散熱效果好。
d .方案四 ( 圖 2 d )。液壓頂緊器安裝采用連接套上螺紋直接和底蓋的螺紋孔相連, 這種連接方式需要有專用工具 , 安裝方便 , 利用連接套上軸向孔散熱 , 散熱效果差但通過計算能夠滿足要求。
綜合比較 4組方案,力求結構簡單實用,優選方案四。
2 液壓頂緊器結構設計計算
液壓頂緊器的設計計算主要是碟簧的計算、選取 [ 5]以及根據整體設計方案確定每個液壓頂緊器施加密封力時通入液壓油的液壓系統的壓力。

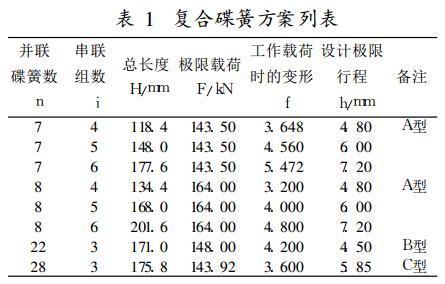

根據碟簧工作環境(主要是工作溫度)和結構空間-徑向尺寸的要求,選擇碟簧材料為30W4Cr2V,徑向尺寸 D=71mm , d=36mm ,利用文獻[5]提供的計算方法和數據,確定串聯組數i,再根據i的取值和液壓頂緊器軸向空間的限制,確定碟簧的設計方案列于表1。
表 1中 B 、C型碟簧結構相對較長。彈簧直徑較大時, 在滿足載荷的條件下, 軸向相對較小 ;反之, 直徑較小時, 在滿足載荷的條件下 ,軸向相對較大。
綜合各方面條件與要求 , 通過對碟簧所受應力及壽命的計算 , 復合碟簧選擇參數為: D =71m m, d=36m m, n=7, i =5, t =4mm , H=148m m,h=6mm , F=143. 5k N , h m a x=8m m。
根據液壓頂緊器結構、施加的密封力以及液壓系統中液壓元件額定壓力等級確定液壓頂緊器選擇控制結構如圖 2d 所示的方案四。
3 液壓頂緊器調試
3. 1 液壓頂緊器壓力測試

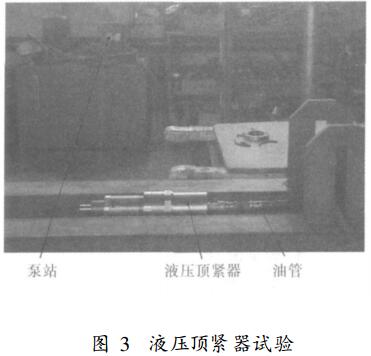

液壓頂緊器零部件制造完后進行組裝并利用制造廠現有的液壓泵站進行測試 ,測試設備如圖3所示。

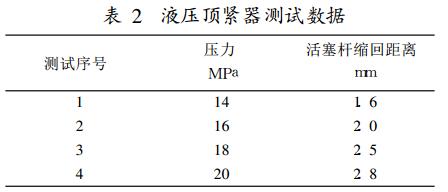

由于泵站最高壓力的限制 , 測試時最高壓力限定為 20MPa ,測試結果見表2。
3. 2 液壓頂緊器最大變形量調節
液壓頂緊器安裝在底蓋上,底蓋機進行打壓密封試驗 ,整體打壓 0.5MPa ,檢查合格。但卸蓋后,液壓頂緊器卸壓發現頂緊器頂出密封圈高度不一致 ,全部卸下頂緊器, 發現每個頂緊器中復合碟簧自由長度不一致,累計誤差較大,而裝配碟緊器時保證復合碟簧壓縮量一樣, 這樣每個頂緊器復合碟簧預壓縮量差別大, 不能使每個頂緊器具有最大壓縮量。最后換泵站逐個頂緊器打壓到最大工作壓力28MPa ,調整預壓縮量 ,使最大壓縮量都大于6mm,以保證底蓋正常自動開關。
4 結束語
焦炭塔下蓋采用自動卸蓋裝置實現底蓋的自動開閉,降低了工人的勞動強度、改善了工作環境。焦炭塔塔身和底蓋連接處利用液壓頂緊器中的碟簧對密封件實現機械力加載,而液壓傳動系統控制液壓頂緊器自動加載,實現了底蓋的自動拆卸。
