什么是高溫碟簧常閉式夾持器？高溫碟簧常閉式夾持器的工作原理分析發布者：廈門力常彈簧有限公司 發布時間：2018-11-27 19:22
高溫碟簧在投入使用的過程常常會用到常閉式夾持器，但是大部分人對于這種器材都不是很了解。在生產中，我們肯定要知道常閉式夾持器是什么以及它的工作原理，這樣才能保證我們的產生更加的高效，下面和廈門力常彈簧有限公司一起來看看吧！

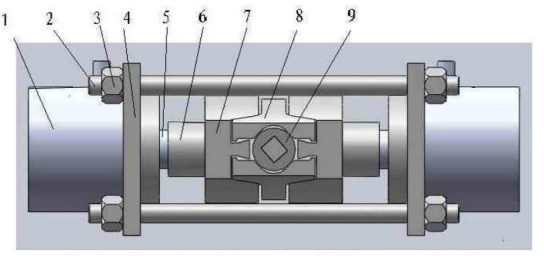

常閉式夾持器是靠高溫碟簧的預緊力夾緊鉆具，油壓松開，在不工作時，處于夾緊狀態，常用的鉆進大角度傾斜孔的鉆機上，本文設計的高溫碟簧液壓夾持器就是屬于這類。其內部三維結構圖如下圖1所示。（1.油缸殼體 2.拉桿 3.螺母 4.缸頭 5.活塞 6.碟簧安裝位置 7，8 夾頭 9.鉆桿）
采用上下左右四個夾頭的結構特點，但只有上下夾頭的卡瓦內側圓弧面與鉆桿表面為30°接觸(非整段圓弧全接觸)，左右夾頭的夾頭端與上下夾頭是9°增力斜面接觸，另一端的端部通過內螺紋分別在左右油缸的活塞桿連接，夾頭兩側均有油缸和高溫碟簧對稱布置，因高溫碟簧安裝好后已有一定的壓縮變形產生預緊力，故圖中只標出其安裝位置。在高溫碟簧彈力的作用下，左右夾頭向中間靠攏，通過9°增力斜面?zhèn)鬟f壓力給上下夾頭，使上下夾頭也向中間靠攏，夾緊鉆桿。

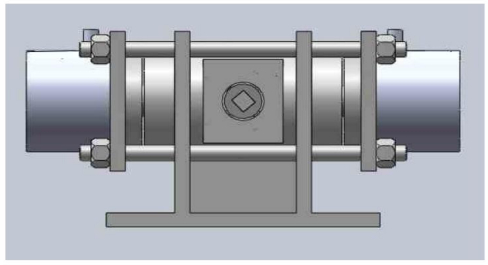

需要放松鉆桿時，兩個油缸有桿腔同時進油，在液壓力的作用下推動活塞向無桿腔運動，左右活塞分別帶動與之相連的夾頭向兩側運動，與上下夾頭的斜面接觸部分減少，上下夾頭松開鉆桿。兩側油缸端蓋的法蘭通過拉桿和螺母拉緊，夾頭和高溫碟簧部分的外部有固定夾頭套(圖2外部結構)，使之與外界隔開，確保安全，不僅可以起到防塵、儲黃油的作用，而且可以對主油缸進行限位，防止壓并高溫碟簧。調節螺栓上的螺母，可調節高溫碟簧預緊力的大小，并可對卡瓦和鉆桿的磨損進行補償。
以上就是廈門力常彈簧有限公司給大家整理的“什么是高溫碟簧常閉式夾持器？高溫碟簧常閉式夾持器的工作原理分析”的相關內容。如果大家還有更多關于碟簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關注廈門力常彈簧有限公司。電話：0592-5731967
