如何用冷剪的技術改造碟形彈簧？冷剪碟簧技術全面分析發布者：廈門力常彈簧有限公司 發布時間：2019-04-11 18:12
由于有些碟簧產品在使用過程中存在鑄造框架多處開裂、箱體剛度低、剪切能力低等問題。所以就有必要對碟簧做冷剪技術處理。那么萊鋼特鋼棒材冷剪的技術改造碟形彈簧如何做呢？和廈門力常彈簧有限公司一起來看看吧！
1、什么是冷剪技術？
通過將殼體“C”型結構改為龍門框架結構，采用40Cr鑄造;用定位銷取代方鍵;將剪頭提升銷直徑由Φ35mm增大到Φ50mm，并對滑架加裝碟簧緩沖裝置;曲軸裝配采用膨脹套無鍵連接，降低了設備故障率，提高了剪切質量和剪切效率。
2、冷剪過程中存在的問題
萊蕪鋼鐵集團公司特殊鋼廠小型車間原有的4000kN冷剪自2003年12月份投入使用以來，暴露出以下問題：
(1)其框架殼體“C”型鑄造框架應力集中處多次開裂。
(2)剪切Φ30mm以上圓鋼時，易出現馬蹄形斷面。
(3)工作效率較低，剪切能力明顯低于整條軋線的生產能力，是該生產線的瓶頸設備。
(4)剪切時剪體振動嚴重，箱體剛度低。
(5)剪切過程中上剪刃偏移5mm左右。
(6)連接螺栓和提升銷容易斷裂。
鑒于以上原因，對4000kN冷剪進行了升級改造。
3、冷剪技術主要改造內容
借鑒國內比較先進的圓鋼剪切技術，在改造過程中，對方案各環節進行了充分研究、分析喝優化，目的是滿足生產效率喝剪切質量的前提下，盡量延長設備的使用壽命，并且節約設備的維護成本。主要改造內容包括：
(1)將碟形彈簧框架殼體“C”型鑄造結構改為龍門框架結構，解決殼體開裂問題，并提高剪體剛度。在4000kN冷剪出現問題時，以前也采取了一些臨時應急加固措施：在冷剪下剪刃基座上固定一根M100螺桿，在東側箱體加固筋上增設一根M100螺桿，在剪體上方增設一箱體梁;這樣可組成一龍門框架，將剪切力分解在兩根M100螺桿上，有效地控制殼體上的裂紋延展，從而延長冷剪的使用壽命。本次改造中，進一步在“C”型結構受力結構基礎上增設了兩個預緊力高壓螺母，并將其改為龍門框架結構，使應力線縮短一半，剪體剛度明顯提高，剪切能力相應提高。
(2)用定位銷取代方鍵，減輕螺栓所受的剪切應力，從而避免螺栓頻繁斷裂。剪頭前面板與剪體之間原設計用10個Φ30mm螺栓連接、兩塊40mm方鍵定位受力。因方鍵槽嚴重變形，剪切時面板受力，直接作用于Φ30mm螺栓上，螺栓頻繁斷裂，面板固定不住。為此，在面板與剪體接合面處用磁力鉆均布鉆4個Φ32mm的孔，配用Φ32mm定位銷代替方健定位。
(3)加大剪頭提升銷直徑，并對滑架加裝碟簧緩沖裝置，避免提升銷斷裂。將剪頭內的滑架提升銷直徑由Φ35mm增大到Φ50mm;重新設計滑架，大幅度提高其強度;同時在滑架上方增設4組碟簧，防止剪頭下落極限位時產生較大的沖擊，杜絕了提升銷易變形、斷裂的現象。

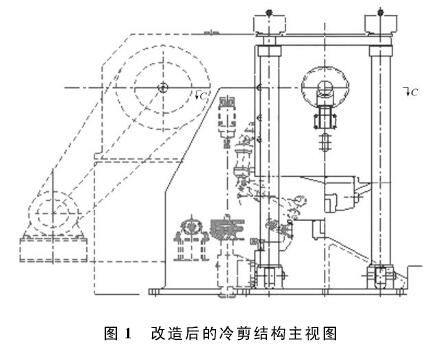

(4)殼體材質采用40Cr，并針對應力集中處端面結構進行殼體鑄造結構優化，提高整體剛度，降低鑄造缺陷，其改造后的結構見圖1。
(5)將剪體的最大剪切力由4000kN增大到5000kN，剪刃寬度增大到1000mm，使剪切規格擴大到Φ60mm，并可解決剪切Φ30mm以上規格棒材時出現的馬蹄形斷面問題，同時提高了剪切效率。如Φ45mm的圓鋼原來一次只能剪6根，改造后一次可以剪12根。
(6)曲軸裝配采用膨脹套無鍵連接技術，氣動齊頭裝置改為上掛式結構，并且采用錨鏈軟連接。
4、結語
4000kN冷剪優化改造過程中，采用了多項新技術：曲軸裝配采用膨脹套無鍵連接專利技術、剪體機架采用液壓螺母預緊力技術、碟簧緩沖減振技術、新型導油口潤滑技術，應用后，設備故障率大大降低，剪切質量良好，“馬蹄形”剪切面基本消除，剪切效率提高了近一倍。
以上就是廈門力常彈簧有限公司給大家整理“如何用萊鋼特鋼棒材冷剪的技術改造碟形彈簧？冷剪碟簧技術全面分析”的相關內容。如果大家還有更多關于碟簧,碟形彈簧,高溫碟形彈簧,碟形彈簧廠家,不銹鋼碟形彈簧,DIN6796碟墊等信息，可以關注廈門力常彈簧有限公司。電話：0592-5731967
