碟形彈簧的鏈條張緊裝置如何設計發布者：廈門力常彈簧有限公司 發布時間：2019-08-19 20:24
很多客戶都有這樣的問題在鏈傳動中，為避免鏈條垂度過大時嚙合不良和鏈條的振動，同時也為了增加鏈條與鏈輪的包角，因此需要設張緊裝置。目前鏈條張緊方式有自動張緊裝置、定期調整張緊及承托張緊，今天廈門力常彈簧有限公司就為大家簡單分析一下，希望能幫到廣大的客戶群體，下面一起來看看吧！
1.主要設計過程
圖1中發泡胎具凈重20kN;升降機共設四組張緊裝置，對稱迎在升降機兩側，每一組彈簧力為5000N。根據實際情況選取碟簧組總變形量fz=5，導桿直徑不超過32.由設計手冊可查得下表：
1
D為碟簧外徑，d為碟簧內徑，∮為碟簧厚度，h0為碟簧極限行程，H為單片碟簧自由高度，E1為工作載荷，f為單片碟簧的變形量。

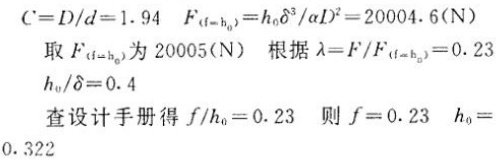

(1)方案1的計算——采用對合式的碟簧組
(2)對合式碟簧(方案1)的工作圖

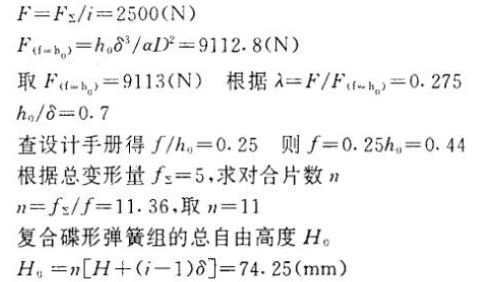

(3)方案II的計算——采用復合式組合碟簧組，取疊合層數i=2，不計摩擦力計算。
以上兩種方案均可采用
2.結論
由于碟簧體積小、重量輕，在整機設計時，結構緊湊，外形美觀，另外碟簧有小變形承受大負荷的特性，剛性很好，能承受較大的沖擊載荷，并有良好的吸振能力，所以碟簧用于鏈條張緊裝置，具有自動調節張緊和緩沖減振功能。
