不銹鋼耐熱碟形彈簧的應力松弛怎么預防 發布者：廈門力常彈簧有限公司 發布時間：2017-01-03 12:02
碟形彈簧作為一種特殊的彈簧種類，有著其他彈簧不可代替的優點。隨著現代工業的發展，其應用領域也越來越廣泛，我們對它的要求也越來越高。耐熱不銹鋼碟簧適用于高溫環境下，彈力需要得到保證，所以應力松弛的預防就尤為重要。我們以規格為31.5x16.3x2x2.8的30片單片對合組合為例，若按常規工藝生產出來的產品在常溫條件下測試彈力(彈簧負荷)較好，而在高溫工作環境下則不能滿足需求。
二、碟簧的結構

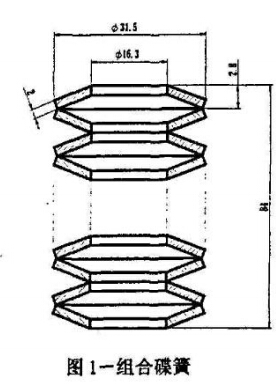

該碟簧為組合形碟簧，共計30片，如圖1所示。其技術要求是工作溫度≤380℃，強壓次數不低于5次(大于壓平力2倍)，HRC45~52，銳邊倒R為0.3mm圓弧，技術條件參照GB/T 1972執行。單片碟簧特性的自由狀態時高度為2.8mm，工作狀態為2.32mm，其載荷為4100~4500N，極限高度為2.08mm，其載荷為6000~6400N。
自由狀態：H=84mm
預緊狀態：H=76mm
工作狀態：H=69.6mm
三、制作工藝過程
根據產品技術要求我們選用沉淀硬化型不銹鋼oCr15NiMo2Al(簡稱PH15-7Mo)。這種鋼的許用工作溫度可達430℃，并且具有較好的耐蝕性。精加工尺寸外徑為∅31.5~△Dmm，內徑為∅16.5-△dmm，厚度為2 0.03，冷成形高度最先為2.8 △H1mm。為了防止碟簧熱處理變形，必需選用夾具將碟簧穿好夾緊。熱處理工藝是480℃，時效2小時，空冷后強壓。通常碟簧強壓是在室溫下以單片對合，用大于兩倍的pf=0.75h0壓平力壓平5次。而這種碟簧經過這樣處理后，室溫測力能達到圖紙要求，但經過高溫工作試驗，在很短的時間內應力就松弛了，單片碟簧的高度下降0.03~0.05mm，這樣組合測力就不能達到需求。經過分析，我們采取了熱壓的工藝，為了保證熱強壓后保證單片高度在2.8mm溫度，成形預制高度必需再加高△H2，強壓時，將碟簧加熱至450℃保溫45分鐘再強壓，這樣處理出來的碟簧大大的降低了在高溫工作條件下應力松弛的現象，提高了碟簧抗應力松弛能力，延長了使用壽命。
四、設計與使用中的問題
用戶常常在使用中發現碟簧的裝置(如緩沖器，機械密封)在高溫工作狀態下有P值降低，壓力不足現象。我們查閱圖紙，發現不少設計者忽略了材料本身應力松弛的現象。

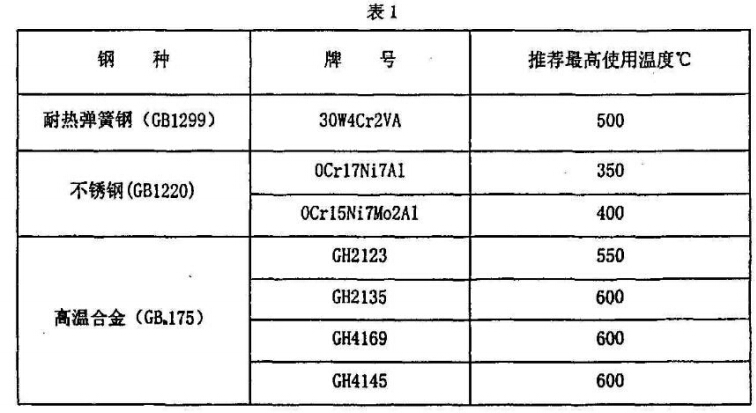

JB/T6655-93標準中推薦的高溫合碟簧材料有7個牌號(如下表1所示)。
上表不等于推薦的最高溫度材料，還是常溫下的數值。實際上，它們的E都隨環境溫度升高而下降(如表2面現象)。
因此設計者必須以所需工作溫度中的E來設計。
五、結束語
經驗證，本工藝適合材料為沉淀硬化不銹鋼PH15-7Mo，0.1≤t≤3mm，0.1≤hot≤1.2mm(t為單片碟簧厚度，ho為單片碟簧自由高度)，按該工藝生產的碟簧在高溫試驗及實際運用中可以完全滿足技術要求，保證產品質量，其它材料也可以仿效，根據試驗確定△H1和△H2.以解決熱松弛問題。
